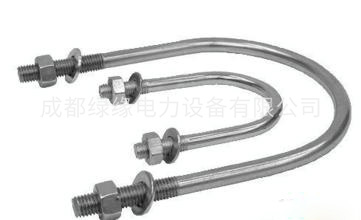

U型螺絲
一、產品介紹
U型螺絲作為懸垂串的聯塔金具，它依靠螺栓連接方式與桿塔橫擔固定，使橫擔結構得到簡化。U型螺絲的另一端以環(huán)形連接方式與絕緣子串聯結，由此形成靈活的轉動點。但它的缺點是由螺紋承受拉力載荷，經長期運行后易生產疲勞損壞事故。UJ型螺絲在螺紋下部增加了徒臺，能抵消水平載荷產生的彎矩，性能有所改進。U型螺絲類聯塔金具只宜在地線小截面導線上使用。
二、產品特點
a、U型螺絲作為懸垂串的聯塔金具，它依靠螺栓連接方式與桿塔橫擔固定，使橫擔結構得到簡化。
b、U型螺絲的另一端以環(huán)形連接方式與絕緣子串聯接，由此形成靈活的轉動點。
c、UL型螺絲在螺紋下部增加了徒臺，能抵消水平載荷產生的彎矩，性能有所改進。
UJ-型螺絲參數及型號：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 參考重量(kg) | ||||||
| C | M | D | L1 | L | X向 | Y向 | Z向 | ||
| U-1670 | 70 | 16 | 16 | 75 | 110 | 16 | 3.0 | 30 |
|
| U-1680 | 80 | 16 | 16 | 60 | 90 | 16 | 3.0 | 30 | 0.53 |
| U-1870 | 70 | 18 | 18 | 75 | 110 | 18 | 3.5 | 35 |
|
| U-1880 | 80 | 18 | 18 | 75 | 110 | 18 | 3.5 | 35 | 0.83 |
| U-2080 | 80 | 20 | 20 | 80 | 120 | 24 | 4.9 | 47 | 1.08 |
| U-2280 | 80 | 22 | 22 | 90 | 130 | 28 | 6.5 | 57 | 1.30 |
UJ-型螺絲的參數及型號：
| 型號 | 主要尺寸(mm) | 標稱破壞載荷(kN) | 參考重量(kg) | ||||||
| C | M | D | L1 | L | X向 | Y向 | Z向 | ||
| UJ-1880 | 80 | 18 | 18 | 50 | 105 | 18 | 5.3 | 35 | 0.85 |
| UJJ-2080 | 80 | 20 | 20 | 60 | 120 | 24 | 7.4 | 47 | 1.10 |
| UJ-2080 | 80 | 22 | 22 | 65 | 127 | 28 | 10.8 | 57 | 1.40 |
