LJ-Ф75（?。┝阈螂娏骰ジ衅?/div>
一、產品概述
LJ-75零序電流互感器適用于戶內、額定頻率50Hz或60Hz、額定電壓35kV及以下的小接地電流系統中供電纜接地保護用。與本型零序電流互感器配套使用的繼電器型號為DL-11/0.2型。
二、結構簡介
本型零序電流互感器的鐵心為環形，二次繞組均勻繞制在鐵心上，用夾件夾緊鐵心，夾件備有安裝孔。
三、技術參數
本型零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3kV工頻耐壓。
LJ-Ф75（?。┝阈螂娏骰ジ衅骷夹g(shù)參數：
| 型號 | 變比（A） | 二次負荷（Ω） | 繼電器型號 | 整定電流（A） | 使繼電器動作的一次零序電流（A） | 重量 |
| LJ-Ф75 | 30/1 | 10 | DL-11/0.2 | 0.1 | ≤10 | 10 |
| LJ-Ф80 | 30/1 | 11 | ||||
| LJ-Ф95 | 30/1 | 11.5 |

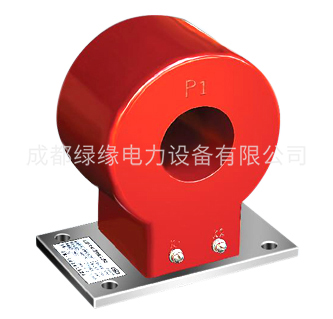

LJ-Ф75（小）序電流互感器外形及安裝尺寸：
| 產品型號 | 繼電器型號 | 連接線電阻 | 繼電器的使用刻度 | 繼電器的起動電流 | 最高的保護靈敏程度 | 額定絕緣水平 |
| LJ-Ф75 | DL-11/0.2 | 1 | 0.1-0.2 | 0.1 | ＜10 | 0.5/3 |
